Wi-Fi 7（IEEE 802.11be）作为新一代无线通信技术，不仅满足 AI 应用对高速传输的需求，透过更高带宽、更低延迟和更稳定的多设备连接，Wi-Fi 7 为 AI 设备、智能制造、医疗、车联网、云端计算等产业带来革命性变革。并推动各行业加速升级，实现更高效的数据处理与智能化应用。

• Wi-Fi 7 相较 Wi-Fi 6 的 160MHz 带宽，提升至 320MHz，确保 AI 设备可快速处理海量数据。Wi-Fi 7 最高速率可达 40Gbps，远超 Wi-Fi 6 的 9.6Gbps，适用于 AI PC、云端 AI、智能城市等高流量应用。AI 训练与推理所需的影像、语音、IoT 数据可更快速传输，减少延迟与数据瓶颈。
• Wi-Fi 7 采用 Multi-Link Operation (MLO)技术，能同时使用 2.4GHz、5GHz、6GHz 频段，确保 AI 应用不受干扰、低延迟。特别适用于 自动驾驶、智能医疗、实时 AI 视讯分析 等需要实时反应的场景。
• Wi-Fi 7 采用 4096-QAM 编码技术（Wi-Fi 6 为 1024-QAM），单次数据传输提升 20%，大幅提升 AI 模型的数据同步效率。在 AR/VR AI、智能监控、云端运算 等场景，Wi-Fi 7 能提供更流畅的体验。

天狼星电子（Sirius Wireless）作为全球领先的 射频硅智财（RF IP）供货商，专为 IC 设计公司 目前除了提供高整合度的 Wi-Fi 7 RF IP 解决方案之外。同时我们推出业界唯一 AD Die 商务模式及技术 ，可以协助客户未来在规划新产品时，做出产品差异化，同时提高公司产品的竞争力，除了能实现高效能、低功耗的 Wi-Fi 7设计，透过AD Die的优势，未来在射频的维护成本上可以大大的降低，也提升了数字IC开发的效率，同时可以进一步往高阶制程做优化，这样的便利性，让客户能够快速导入Wi-Fi7技术，同时拥有更灵活及更高效的市场推广能力。

 射频部分与数字部分 各自独立后所带来的优势

Analog Part（模拟部分）

• 提供超高整合性的Wi-Fi 6 / Wi-Fi 6E / Wi-Fi 7 RF Transceiver IP，整合了 XO, SX , PA,LNA, LDOs. Pads
• 透过 TRX I/Q Interface（发射/接收接口）与数字部分无缝衔接

Digital Part（数字部分）

• 客户可以轻松的将射频用的ADCs/DACs整合至公司的应用处理器中
• 可支持先进制程来提升客户系统的功能及效能

客户能够轻松维护 RF 产品，同时规划高度整合的数字处理器，以进入先进制程节点，确保 AI 应用的最佳连接效能。

Sirius Wireless的技术创新与市场突破

作为业界先行者，Sirius Wireless于2024年推出自主研发的Wi-Fi 7 RF IP（射频智慧财产），在市场上取得了不俗的回响。这一产品采用创新的射频设计架构，不仅在传输功率、接收灵敏度和相位噪声等关键指标上媲美国际领导品牌，还通过射频面积的完美优化，大幅降低了产品成本，为客户提供卓越的竞争力。

Sirius Wireless的技术服务特色在于整合性与高效性。其业界唯一的RF-Digital（RFD）接口，让客户可快速与CEVA基带系统整合，缩短开发时间8至10个月，并减少研发资金与人力投入。此外，Sirius提供从射频到MAC端的完整开发与验证方案，协助客户克服射频通讯开发瓶颈，显着提升产品上市速度。

射频IP的质量保证与市场价值

在射频IP的质量控管上，Sirius Wireless采用严谨的验证流程。相较于传统仅提供规格书和理论数据的供货商，Sirius通过晶圆厂多晶圆制程（MPW）验证及内部测试，确保RF IP的可量产性与性能稳定性。这不仅降低了客户开发过程中的风险，也大幅缩短了产品上市时间，为合作伙伴创造更高的资本市场价值。

前瞻愿景：连结智能的未来

Sirius Wireless于2018年成立于新加坡，其团队拥有超过18年的射频技术研发经验，成员来自全球知名通讯大厂。公司专注于Wi-Fi技术的研发与应用，从Wi-Fi 4到最新的Wi-Fi 7，提供媲美一线半导体公司的射频架构，并在Synthesizer、ADC/DAC及功率放大器等关键技术上展现卓越能力。

以「We Connect Intelligence」为愿景，Sirius Wireless致力于推动无线技术的普及，为全球用户提供更智能、更高效的连接解决方案。在Wi-Fi 7市场的热潮下，Sirius Wireless无疑将成为推动技术进步与产业革新的关键力量。https://www.sirius-wireless.com/zh/home/

一直以来，物联网(IoT)的市场发展相当受到瞩目，而在人工智能(AI)技术与物联网相结合之后，所衍生的AIoT应用与市场机会更是使其成为业者产品研发的焦点，以期可以最创新的AIoT产品竞逐市场商机。在今年「台湾国际人工智能暨物联网展」的南港IC育成中心发表暨展览会中，共有十一家知名企业参展，展示最新技术成果，吸引了众多业界专家和爱好者的目光。参展企业包括塔台智能、万胜发科技、丽鸿科技、宽纬科技、繁晶科技、铼新科技、圣德斯贵、聚典信息、讯灏芯片、天狼星电子及振生半导体，全面呈现物联网与AI领域的创新实力，带来未来产业发展的最新趋势。

把关AIoT装置电气安全——万胜发聚焦USB Type-C PD保护组件研发

AIoT应用涵盖的领域相当广泛，举凡智慧手表、智能型手机，到笔记本电脑、PC，甚至智慧车辆都可以囊括在AIoT装置的定义之中，而这些装置需要与外部装置或是人们进一步「互动」的方式，通常需要倚赖有线与无线通信接口技术。目前，最常见的有线接口为即将大一统有线传输领域的USB Type-C。

自成立初期专注于开发应用于电视和机顶盒(STB)的电源管理IC (PMIC)的万胜发科技，拥有多年累积的混合讯号技术研发能力。万胜发科技营销业务副总李景耀表示，看准越来越多AIoT装置朝高电压迈进，并以USB Type-C作为传输接口，支持USB Type-C PD充放电技术，且USB Type-C PD电压规格也不断提高，保护组件的需求也跟着水涨船高。因此，万胜发科技以公司高压混合讯号电源管理IC核心技术为基础推出一系列USB Type-C解决方案，包括内建功率开关的USB Type-C下行埠(DFP)控制器、Type-C VBUS功率开关，以及Type-C端口保护器等产品。

万胜发科技营销业务副总李景耀

李景耀指出，锁定USB Type-C保护解决方案产品开发的主因在于，随着欧盟颁布《DIRECTIVE (EU) 2022/2380》指令，符合13类Radio Equipment定义的产品若要在欧盟市场销售，必须使用USB Type-C作为充电接口；再加上客户对系统保护要求日益严格，以及现今的装置皆走向轻薄、短小的外观设计，使得传统的被动保护组件和多种离散组件组成的保护电路已难以满足需求，更凸显出主动式保护组件，如电子保险丝(eFuse) IC的优势。因此，即使目前在保护组件市场中充斥着许多知名的业者，万胜发科技可根据不同的应用和客户需求，开发一系列的eFuse保护零组件，让客户的电路设计具备设计弹性，「这是不仅是万胜发科技的核心竞争力，我们的产品还能为客户带来更多高效保护与成本优势，因此无须担心所谓的『高整合』电源产品，会影响万胜发科技保护组件的市场空间。」李景耀强调。

除了，USB Type-C解决方案之外，万胜发科技的产品还包含电平转换器、负载开关、USB Type-A解决方案、全电压范围电子保险丝，以及高压线性稳压器。未来，万胜发科技将以Type C PD应用为产品开发的核心，推出Type C PD 3.1应用相关产品，与40/60V/80伏特eFuse，并计划进一步拓展至PC、消费性电子、汽车电子、工业控制等领域。

AIoT装置「互动」关键——天狼星电子专注短距无线射频技术

AIoT装置之所以能够具备智能，除了AI技术的协助之外，各式有线及无线通信技术也将扮演重要角色，透过通讯技术不仅可与外界人及物沟通，也能将信息上传云端进行分析、训练，以不断强化自身的智能。虽然有线传输接口已开始「万流归一」；但无线技术方面仍是百家争鸣的状况，更何况AIoT装置轻薄、低功耗已成大势所趋，因此为相关产品制造商带来不少设计挑战。

为解决市场上科技与创新领域中的关键痛点，致力于透过先进技术推动产业的进步，专精Wi-Fi、蓝牙(Bluetooth)、5G NTN等所有相关的短距离无线射频(RF) IP技术开发的天狼星电子，成立的宗旨即是「智慧连接： 为产业开发具有高效性能的解决方案，并透过不断创新来引领业界潮流」。天狼星电子执行长吴骏邦表示，公司技术的独到之处包括Wi-Fi 6/6E/7支持射频IP 的优化、小面积及低功耗设计，以及高效能射频数据。这三个特性不仅可以解决Wi-Fi 6/6E/7运作频段多样，且使用6GHz频段将衍生的射频设计复杂度与高门坎，还能够针对AIoT装置与低功耗应用，以及优化射频面积，使得客户的射频IC具备极大成本优势和市场竞争力；更重要的是，天狼星电子无线射频技术采用创新的射频架构，可进一步提升射频整体效能，同时还能媲美国际一线业者的产品。

天狼星电子执行长吴骏邦

值得一提的是，由于天狼星电子在无线射频IP技术的开发经验丰厚及坚强的研发团队，再加上与短距离无线业界领导的伙伴密切合作，吴骏邦指出，早在2023年天狼星电子早已领先IP 业界率先推出Wi-Fi 6/6E射频IP技术，并领先业界率先提供RFD interface等技术服务，除了协助客户实现更高度整合解决方案，在设计过程中可以缩短至少8~10个月的开发周期，还能进一步节省庞大的开发成本。新的Wi-Fi 7 射频IP，目前已经进入带宽升级，从80MHz提升到160MHz，甚至到320MHz，目标将提供更高阶的规格及高吞吐的应用范畴 同时也会针对车用市场提供相关的解决方案，协助客户提升产品竞争优势。

「种种优势，以及我们可以为客户提供的深度客制化设计服务，这些都是天狼星电子能在无线射频市场站稳一席之地的原因。」吴骏邦强调。

未来，在射频技术领域，天狼星电子将持续推动射频技术的创新与发展，尤其是在应用范围日益广泛的无线通信、物联网、5G/6G通讯技术等领域。例如5G NR-NTN 应用等，目标未来提供与卫星通讯系统无缝对接的射频技术提升。

AIoT时代最佳资安工具——振生后量子密码学安全芯片固若金汤

AIoT应用组成要素除了作为与外界互动的通讯技术外，还有各式各样的传感器作为机器感知外界的桥梁，而装置内部的处理器大脑与内存则是处理与储存着使用者各式各样的「机密」。这些机密或隐私如何防止被有心人士窃取，进而造成人身安全的危害或财产的损失，也随即成为AIoT时代的重要议题。

更甚者，人们都了解AI技术的优势，当然黑客也理解。事实上，AI技术如火如荼的深入各行各业的同时，量子技术也有进展，这意味着量子计算机也可能成为新的安全威胁；甚至专家学者们也提醒，量子计算机的强大运算能力将使得传统加密算法不再安全，预计2030 年时将会被全面破解，届时黑客将能轻易地窃取所有机密数据。因此更难以防范的资安问题也浮上台面——如何有效防止黑客利用AI与量子运算技术「升级」网络攻击的效果？振生半导体营运经理李凤凰表示，以后量子密码学(Post-quantum cryptography，PQC)为基础的安全芯片(security IC)将成为最佳的解决之道。

振生半导体营运经理李凤凰

有鉴于此，振生半导体执行长暨创办人张振丰致力研发可抵抗量子计算机攻击的后量子密码学技术，并以提供「最佳的芯片信息安全解决方案」为宗旨，促使振生半导体成为国际上第一家研发完成并生产出基于物理不可复制功能(PUF)的后量子密码学安全芯片的业者。李凤凰指出，当前资安市场多数以软件保护为主，例如目前市面上的PQC方案大多依赖软件实现，这使得安全性无法达到优化。振生半导体则是将PQC防护直接嵌入硬件中，并提供完整硬件资安模块，让客户毋须烦恼整合多项资安 IP 的复杂程序，即可从根本上保障数据安全。

不仅如此，振生半导体率先结合PUF与PQC，亦即以PUF作为PQC模块中最为重要的密钥生成来源，将PQC的安全性提升到更高的防护等级，全面提升硬件安全等级。此外，振生半导体的安全芯片符合美国国家标准局(NIST)最新发布的 PQC 标准FIPS-203和FIPS-204抗量子安全芯片规范，以及PQC IP指令周期较现有解决方案快三倍的优势，可显著提升AI摄影机、金融交易、通讯系统等需频繁处理加密、解密过程的应用领域效能，因此产品已成功打进AIoT、金融科技与军事国防领域。「未来，振生半导体将持续资在安防护领域超前部署，并专注开发相应的韧体及前端设计，使硬件与软件能够完美整合，提供合作伙伴全方位的技术支持。」李凤凰强调。

公司拥有专业而杰出的研发人员，在Wi-Fi、蓝牙及射频领域方面拥有超过15年的研发研发团队在无线通信及射频的领域都是有经验的研发菁英 团队拥有Wi-Fi 4/Wi-Fi 5和蓝牙产品大规模的量产经验 Wi-Fi 6/Wi-Fi 6E/蓝牙的射频架构设计可以媲美业界一级的厂商 目前与战略合作伙伴建立生态可以协助客户的产品快速量产上市 与业界一级的晶圆制造厂有丰富的合作经验。

相关影片连结：https://youtu.be/2HpRBrD0HDw

环宇全球科技（Sirius Wireless）近日宣布，该公司在无线通信领域的出色表现获得了国际媒体APAC CIO Outlook的肯定，被评选为2024年度的顶尖无线解决方案供货商。这一殊荣是对环宇全球科技在创新与可靠性方面不懈努力的肯定，也是对其为客户提供高性能射频硅智财（RF Silicon IP）及完整解决方案（Turn-Key Solution）的信心。

作为一家专业的射频硅智财授权与设计服务公司，环宇全球科技致力于提供多项专业服务，包括各种无线通信标准的RF IP、射频电路设计、SoC 数字电路设计与整合、后端整合和系统验证等。公司的核心使命是「We connect intelligence」，不断推动高性能射频硅智财的研发，以实现智慧互联的愿景。

Sirius Wireless的CEO Thomas Wu表示，公司拥有自主设计能力，能够为客户提供最先进的技术和专业知识。此外，为了满足客户的多样化需求，公司提供灵活的业务模式，确保每个项目都能得到最佳解决方案的支持。

环宇全球科技成立于2018年，在台北、新竹、新加坡等地设有营运据点。公司专注于提供各种通讯标准的RF Silicon IP和ASIC服务，包括Wi-Fi、蓝牙以及未来可能的Sub-1GHz、车用通讯、UWB等各种通讯领域。目前，环宇全球科技是少数能提供Wi-Fi6/6E RF SIP的供货商之一，并已与CEVA Inc.（NASDAQ上市公司）达成战略合作伙伴关系，具有拓展全球市场的能力。

环宇全球科技的团队由来自联发科、晨星、高通、瑞昱等知名公司研发部门的专家组成，具备丰富的无线通信、射频技术和数字信号处理经验。公司不断投入各项先进制程的硅智财开发与验证，并深入了解设计业者需求，以协助客户提升产品竞争力，抓住市场先机。

作为物联网和智能硬件市场的驱动力，无线连接技术正引领着新一轮科技浪潮，其中Wi-Fi6表现出超预期的发展势头。与Wi-Fi5相比，Wi-Fi6的设备数据传输速度最高可增加40%，实现了传输速度的显著提升。更重要的是，Wi-Fi6允许更多设备接入，同时提升设备电池寿命，使其在物联网设备中得以广泛应用。Wi-Fi 主要包括基带和射频IP，目前只有极少数公司能够提供Wi-Fi6的射频 IP技术，Sirius Wireless是其中之一。Sirius Wireless专注于高性能RF IP解决方案和相关设计服务，提供包括但不限于BT/BLE5.3，Wi-Fi6/6E/7单频和双频射频IP服务，并具有在GNSS和Sub1G领域的研发能力。

Sirius Wireless的Wi-Fi6/BT射频IP验证系统基于思尔芯芯神瞳 S7-9P逻辑系统构建。该原型验证系统具有紧凑的结构和一体化设计，操作简单易用。该系统采用了 AMD（原Xilinx）的 Virtex UltraScale + VU9P FPGA，它包含 676 个通用 I/O 和 48 路高速收发器分布于 11 个高速连接器上。借助思尔芯的Player Pro软件，客户可以通过以太网和 USB 轻松地实现对原型系统的远程管理与控制。客户还可以配合思尔芯 90 多种应用接口子卡，以快速构建目标原型系统。

产品特点

• 提供强大的计算和存储能力，满足复杂应用需求
• 快速的数据传输和处理，减少延迟，提升系统响应速度
• 多样的接口和连接器选项，可灵活适应不同的硬件环境
• 提供远程管理和控制选项，简化用户操作
• 兼容90多种接口子卡，支持快速原型系统构建

图示为芯神瞳 VU9P逻辑系统，
其中右一二为系统子卡

Sirius Wireless销售副总裁朱松德表示：
思尔芯的芯神瞳原型验证系统无论是技术还是市占率都是行业内的佼佼者。我们正是基于上述考虑，将AD/DA模块与射频前端AFE模块分立设计，再通过思尔芯提供的丰富接口，与数字MAC部分完成对接，不仅降低了前期验证模块设计的复杂度，同时实现了各模块的独立调试与运行。对于客户验证方面，此种设计不仅可实现不同节点的环回验证能力，辅助降低客户验证问题定位难度，同时，给客户提供RF至MAC端到端的与真实芯片一致的验证能力。

图示为Sirius WiFi6射频IP系统思尔芯芯神瞳
VU9P逻辑系统对接示意图

Sirius Wireless基于思尔芯VU9P原型验证搭建了一套RF至MAC验证系统。该系统不仅可以在流片前向客户提供真实业务演示，还可以用于评估和测试RF性能，包括吞吐量、发射功率、接收灵敏度和EVM等重要射频指标。通过芯神瞳提供的丰富接口，方便与客户SoC AP侧前端验证系统对接，实现整体芯片解决方案的端到端验证，从而显著降低流片的失败率。

Sirius Wireless通过在思尔芯搭建IP验证系统，还可以帮助客户在芯片的基本功能验证通过后立即开始驱动开发，大大缩短整体芯片验证周期，加快产品上市时间（Time to Market）。以北京某短距离无线芯片设计公司为例，客户使用这套验证系统仅用了2个月的时间便完成了流片前整体芯片的硬件性能测试分析、与竞争对手的性能对比测试等，并基于真实的芯片使用场景，提前进行软件系统设计和验证，客户解决方案设计和预演，整体缩短产品验证周期和客户产品导入周期超过30%。

思尔芯与IP厂商一直保持着紧密的合作关系。思尔芯的副总裁陈英仁先生强调：
我们深刻认识到，国产 EDA的成长与繁荣的生态环境息息相关。作为国产前端数字 EDA 龙头企业，我们正与生态伙伴携手，共同推动芯片设计领域的自主创新和市场竞争力。此次与 Sirius Wireless 协作的 Wi-Fi6/BT 射频 IP 验证系统就是这种合作的一个例子，它为用户带来了更为经济和高效的物联网方案。未来我们会继续利用我们丰富的EDA工具，如硬件仿真、软件仿真和架构设计，和生态伙伴们一起打造更多成功案例。

关于Sirius Wireless
Sirius Wireless自2018年成立，总部设在新加坡。该公司拥有专业和杰出的研发人员，在Wi-Fi、蓝牙射频/ASIC/SW/HW领域平均拥有超过15年的工作经验。一直致力于射频IP的研发设计，具备强劲、稳定的硬件自主设计制造能力和成本优势，能够配合业界领先的 BB/Mac服务提供商，提供质优及可量产集成电路设计服务，为客户提供平台化半导体IP授权服务和一站式芯片设计服务。团队至今为止服务了球数百家集成电路设计企业，产品广泛应用于物联网、智能家居、汽车电子、智能电源可穿戴、医疗电子、工业控制等。其IP设计及服务覆盖了40nm、22nm、12nm的CMOS工艺制程，合作伙伴为全球知名的晶圆生产大厂及封测厂家，如 TSMC、ASE GROUP等。

了解更多详情，可访问www.sirius-wireless.com

关于思尔芯S2C
思尔芯（S2C）自2004年设立上海总部以来始终专注于集成电路EDA领域。作为业内知名的EDA解决方案专家，公司业务聚焦于数字前端EDA，已覆盖架构设计、软件仿真、硬件仿真、原型验证、验证云服务等工具。已与超过600家国内外企业建立了良好的合作关系，服务于人工智能、高性能计算、图像处理、数据存储、信号处理等数字电路设计功能的实现，广泛应用于物联网、云计算、5G通信、智慧医疗、汽车电子等终端领域。

公司总部位于上海，并建立了全球化的技术研发与市场服务网络，在北京、深圳、西安、香港、东京、首尔及圣何塞等地均设有分支机构或办事处。

思尔芯在EDA领域的技术实力受到了业界的广泛认可，通过多年耕耘，已在原型验证领域构筑了技术与市场的双优势地位。并参与了我国EDA团体标准的制定，承担了多项国家及地方重大科研项目。

了解更多详情，可访问www.s2ceda.com

集微⽹报道 ⽆线RF IP设计公司Sirius Wireless继发布Wi-Fi6/BLE combo RF IP Silicon实测报告之后，再度宣称将在2022 下半年陆续推出WiFi6 双频及2X2 MIMO的RF IP并提供技术⽀持，此IP专为物联⽹(IoT)、可穿戴 设备等低功耗应⽤定制开发⽽⽤。

不同于⼀般RF IP设计公司只提供单独RF部分， Sirius Wireless RD团队基于 ⼗数年成功开发Wi-Fi4/5及量产数千万颗的经验，深知⼀个成功的好IP不仅 要实现⾼性能、低成本、低功耗，更重要的是可助⼒客户简化并快速设计， 加快产品量产。

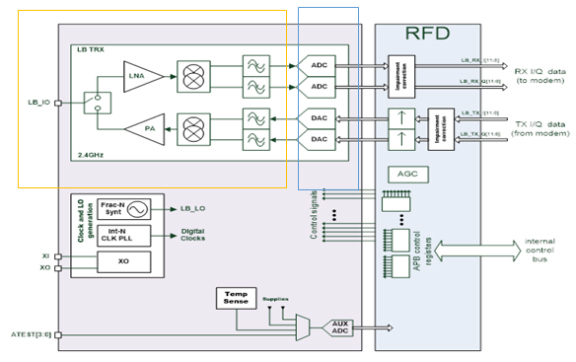

Sirius Wireless 新推出的Wi-Fi6RF IP解决⽅案，不光包含RF⽅案（橘⾊ 框）， 同时包含⾼速的ADC/DAC以及处理RF信号到数字Modem 接⼝的RFD （蓝⾊框），以及对板端电源的处理，完整地实现与BB/Mac 平台链接信号和 电源以及校正RF system 全⼀站式解决。配合FPGA 板的验证，可实现数字 +RF功能封包的对传数据验证。具体优势体现在：完整的2.4/5.8GHz低功耗 Wi-Fi解决⽅案；采⽤TSMC 22nm uLL制程，领先业界的超⼩⾯积不到3.2 mm ；集成内部功率放⼤器、⾼速ADC/DAC；睡眠控制器，可确保降低整 体的系统级功耗；整合电源管理单元(PMU)以及射频⾃动更正机制。

任何⼀款芯⽚的开发都是以IP 为基⽯，⽽Wi-Fi6的研发技术壁垒难度相当 ⾼。如果⼀味追求⾃主开发，就算找到合适的、有多年成功经验的研发团 队，但仅是将数字通信协议和相关的IP/RF IP 完成验证，三千万美元、五年的 开发时间应是最保守的估计。更不⽤说疫情爆发以来，研发及半导体相关成 本已然⼤幅提升。因⽽，采⽤现成的、且验证过的IP，再由丰富经验的团队 开发，则可在⼀年到⼀年半内实现Time to market，并且花费不到⼀千万美 元即可拥有⾃主的芯⽚⽽不被卡脖⼦，进⽽可进⼀步打开市场争取更多的市 场占有率。

⽽RF IP基于最新的IEEE 802.11ax Wi-Fi6标准，Wi-Fi6具有多项优势，包括 ⼀是实现20/40/80/160 MHz Channel Bandwidth；⼆是⽀持复杂的1024 QAM；三是实现了2.4GHz/5.8GHz 双频的射频设计，可⽀持同时双⼯；四是 ⽀持BLEV5.3，可做配⽹应⽤；五是⽀持稳健的⾼效率信号，即便在收到信 号强度指示 (RSSI) 显著降低的情况下，也能达到出⾊的运作成效；六是 Target Wake Time (TWT) 机制可带来更好的能效和更⻓的电池寿命。

Sirius Wireless市场总监Sam Chu表示：“近年来，在低功耗IEEE 802.11n装 置⽇益普及的推动下，早期的Wi-Fi4已在电池供电应⽤市场取得了强劲的成 ⻓。Wi-Fi从2020进⼊IEEE 802.11ax (Wi-Fi6) 规范后，可使这些IoT产品享有 更优异的功耗和效率的同时，增强射频的效能和强韧性。从技术变化上看， Wi-Fi6通过2.4GHz和5.8GHz频率的结合可实现速度的提升，并采⽤了MUMIMO技术以同时改善上⾏和下⾏链接数据的传输，相⽐Wi-Fi5，使⽤Wi-Fi6 的单⼀设备的数据传输速度最多可提升40%。除此之外，Wi-Fi6还通过⼀系 列新技术，可使得更多的设备能够接⼊到Wi-Fi6⽽不会拥堵。同时，Wi-Fi6 还提升了访问Wi-Fi6⽹络的设备的电池使⽤寿命，这使得物联⽹设备更加⻘ 睐于使⽤ Wi-Fi6技术。未来，低功耗Wi-Fi6设备将会让Wi-Fi在电池受限的应 ⽤中加快演进和普及。

Sirius Wireless公司的Wi-Fi6 RF IP拥有颠覆物联⽹IoT市场的能⼒，通过提供 ⾼性能完整的IP解决⽅案，任何希望切⼊联⽹MCU市场的微控制器公司或专 注于IoT领域的专业射频公司都可基于此RF IP，加快开发芯⽚以进⼊市场，抢 得先机。此RF IP还搭载低功耗蓝⽛的设计，上述领域的芯⽚公司可实现真正的Wi-Fi6 Dual band+低功耗蓝牙v5.3完整的SoC设计,从而为终端客户提供 最完整的解决方案。

据悉，Sirius Wireless的Wi-Fi6 Dual band预计2022年第三季度可提供授权。

網址連結：https://www.laoyaoba.com/html/share/news?source=h5&news_id=816255

Wi-Fi 6芯⽚对传量测照⽚

Wi-Fi 6 RF IP 技术是实现物联网“万物互联”的关键。集微网消息指出，高速无线连接是推动数字化相连的核心技术。因此，射频技术企业 Sirius Wireless 近日推出了全新的高性能 Wi-Fi 6 RF IP。集微网了解到，该产品在 1024QAM 与 MU-MIMO 架构下，成功实现了 Wi-Fi 6 + BLE RF 的整合设计。

领先行业的技术指标与功耗优势

这款 IP 具有高性能、低功耗及高可靠性等优势。此外，其内部集成了高速 ADC/DAC 与高性能自动校准功能。在关键指标方面，例如 TX power +21dBm 与 RX 13mA 等性能均处于国内领先地位。同时，由于该 IP 面积小且光罩层数少，能有效帮助客户降低生产成本。

Wi-Fi 6 市场的快速增长与挑战

物联网与智能硬件被视为下一波科技浪潮。根据 TSR 数据显示，2020 年 Wi-Fi 6 芯片出货量已达 4 亿颗。然而，Wi-Fi 6 的高通量特性对射频前端提出了更高要求，导致研发难度大幅增加。为了应对这一趋势，Sirius Wireless 致力于提供更稳定的硬件自主设计。

提供一站式芯片设计服务

Sirius Wireless 成立于 2018 年，专注于射频 IP 研发。目前，团队服务全球数百家集成电路企业。其服务范围覆盖 40nm、22nm 至 12nm 工艺，并与 TSMC、SMIC 等大厂紧密合作。此外，公司也提供平台化授权与一站式芯片设计服务。

加速产品上市时间

最后，Sirius Wireless 的开发板将于 2022 年 4 月提供给客户。这项解决方案可以协助厂商跨越高技术壁垒。总结来说，这不仅能缩短工程开发周期，更能有效加快产品上市时间。
